testo350烟气分析仪如何使用数据总线电缆进行连接
时间:2019-05-30

testo350烟气分析仪如何使用数据总线电缆进行连接?以下就是连接的详细介绍,希望对各位操作testo350烟气分析仪有帮助。

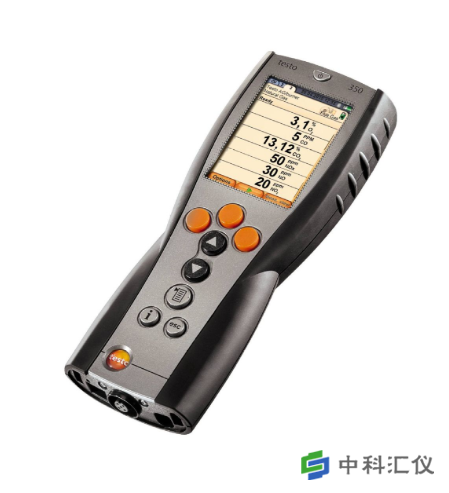

德国德图testo350 烟气分析仪.png

可以使用德图数据总线电缆,连接各个组件(例如控制器与测量盒,或测量盒与测量盒)。

>将数据总线电缆连接到CAN接口上。

在对数据总线电缆连接进行设定时,请遵守如下要点:

值使用德图的数据总线电缆。

不要将数据总线电缆排布在供电电缆附近。

使用电源为每台测量盒充电,以确保充足的电源供应。

在启动系统之前,电缆应很好的插接完毕。但是可以在运行时进行插接(热插拔),但是根据系统组成的不同,系统可能需要再次关闭开启。

在承受负荷时,不得断开连接。

数据总线用户:每个数据总线系统中,多可容纳 16个测量盒。

电缆长度:控制器和测量盒之间为大50米,数据总线系统中的所有测量盒之间大800米。

要设定数据总线的长度

数据总线系统中的每个组件须拥有明确的总线地址,要设定总线地址。

总线系统须具备一个已定义的电气终端,参见下文。

总线系统的电气终端

数据总线系统的结构式线性的。控制器或使用USB接口的德图数据总线控制器代表线的开端。

系统中后连接的组件(测量盒或模拟输出盒)代表总线的终端。 这一组件须有已定义的电气终端。

若模拟输出盒是远端的用户。

>将CAN终结插头插入模拟输出盒上空着的CAN插座中。 若测量盒是远端的用户。

>将测量盒上CAN终结滑动开

以上就是testo350烟气分析仪如何使用数据总线电缆进行连接的操作,如果你想了解testo350更多操作注意事项,请关注我们。德图testo350烟气分析仪可测量燃烧器、汽轮机、发动机等烟气参数,需要检测以上参数的朋友们,可选择testo350。关于testo350的价格和参数,可拨打010-56271718咨询。
